六方氮化硼（h-BN）因其独特的绝缘性和高导热性，被誉为“白色石墨烯”。然而，许多人好奇：为何结构与石墨相似的h-BN完全不导电？本文氮硼科技将从原子结构、电子特性到实际应用，系统解析这一材料的科学本质。

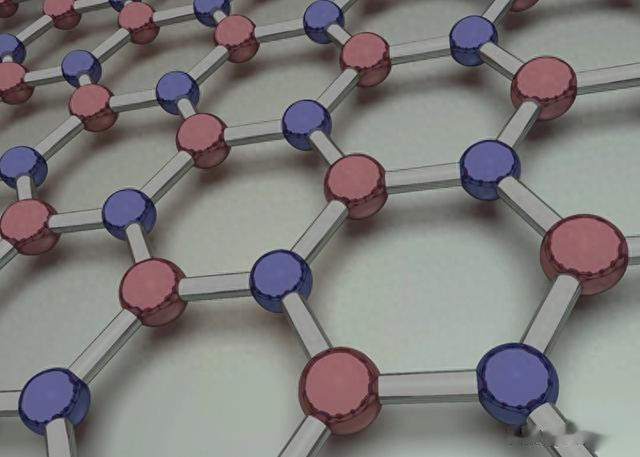

六方氮化硼晶体结构

一、结构决定一切：六方氮化硼和石墨哪里不一样

1. 石墨的导电机制。石墨由碳原子通过sp²杂化形成层状结构，每层内碳原子通过强共价键连接，而层间仅以弱范德华力结合。每个碳原子贡献一个自由电子，这些电子在层内自由移动，形成离域π键，赋予石墨优异的导电性。

2.六方氮化硼的独特键合。h-BN中，硼（B）和氮（N）原子交替排列，同样形成层状结构。但与石墨不同：氮的电负性（3.04）远高于硼（2.04），导致电子偏向氮原子，形成极性共价键；且h-BN的价带与导带之间具有宽禁带（~5.9 eV），电子难以跃迁，无法形成自由载流子。因此六方氮化硼的强极性共价键和宽禁带特性，从根本上阻断了电子自由移动的可能。

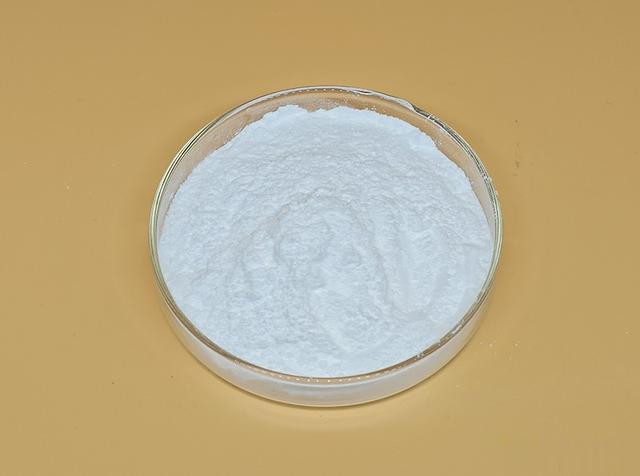

六方氮化硼粉体

二、不导电反而是优势？六方氮化硼的三大“必杀技”

虽然不导电，但h-BN却因为这一特性成了“香饽饽”，成为了其不可替代的核心竞争力：

1. 高温下稳如泰山，专治各种“发热”。你的手机芯片发热时，如果用金属散热，可能会短路；但h-BN绝缘又导热，能快速带走热量，还不会漏电。电动汽车的电池、5G基站的高频芯片，全靠它“保命”。

2. 极端环境下的“绝缘卫士”。在1000℃的高温或强酸强碱中，普通材料早就扛不住了，但h-BN化学惰性极强，既不反应也不导电。航空发动机的涡轮叶片、核反应堆的防护层，都靠它隔绝危险。

3. 轻量化黑科技。它比铝还轻，却能承受极端温度。比如火箭喷口涂上h-BN涂层，既能减重，又能抗高温，简直是太空探索的“黄金搭档”。

氮硼科技六方氮化硼

三、绝缘性背后的科学价值：六方氮化硼的产业化应用场景

1. 电子器件热管理

5G基站：h-BN填充的导热凝胶（导热率＞5 W/(m·K)）用于芯片散热，保障高频信号稳定性。

LED照明：h-BN-环氧树脂复合材料替代传统陶瓷基板，成本降低30%。

2. 新能源与航空航天

固态电池：h-BN涂层提升固态电解质与电极界面稳定性，循环寿命提高50%。

航天器涂层：美国NASA将h-BN用于火箭喷管耐高温防护，耐温性达1600℃。

3. 工业制造升级

金属铸造：h-BN脱模剂避免铸件表面碳污染，良品率提升至99.5%。

核能防护：含h-BN的中子吸收涂料（硼含量43.6%），用于核反应堆屏蔽层。
